REB® - Ragazer Erdbeton

REB® die Alternative. Die Alternative zu Magerbeton, zu Koffer oder zu anderen ungebundenen Gemischen. REB® wird auf der Basis einer natürlichen Gesteinskörnung unter Verwendung des von uns patentierten Bindemittels *REBA25 hergestellt. Das gemischte Produkt ist erdfeucht und es kann mit einem geringen Verdichtungsaufwand eine sehr hohe Festigkeit erreicht werden. Das Material ist setzungsfrei und bietet verschiedene Anwendungsmöglichkeiten.

* REBA25 ist europaweit patentiert und hat den Umweltpreis der Schweiz gewonnen.

Detailinformationen

Anwendungsgebiete
Ragazer Erdbeton ist vielseitig einsetzbar: zum Stabilisieren oder für den Austausch von Böden, für Gründungskonzepte oder Schüttungen, für Auffüllungen, Fixierungen oder Umhüllungen. Dies sind nur einige der Einsatzmöglichkeiten des Innovationsprodukts aus Bad Ragaz.

Eigenschaften
• erdfeucht
• leicht verdichtbar mit hoher Endfestigkeit
• setzungsfrei
• schnell überbaubar
• frei von umweltschädlichen Zusatzstof fen
• Festigkeit regulierbar
• robust
• Transport nur mit Kipper möglich

Technische Kennwerte
• Konsistenz: erdfeucht, rieselfähig
• Feuchtdichte: ~ 2,0 t / m³
• Tragfähigkeit* nach SN 670 317b: ME1-Wert: > 80 MN / m² (nach 7 Tagen), > 120 MN / m² (nach 28 Tagen)
• Laborprüfungen in Anlehnung an die Normen SN 640 496-NA, EN 14227-1 und EN 14227-5
• Wasserdurchlässigkeit nach DIN 18130: < 5 x 10– ⁹ m / s
• CBR-Wert*: > 140 % (nach 7 Tagen), > 170 % (nach 28 Tagen)
• Scherfestigkeiten*: > 120 kN / m²

* Zur Erreichung der Kennwerte wird der Einbau von REB® nach Verfahrensregeln der Logbau AG vorausgesetzt.

Referenzen

ÜB Kleinbruggen Chur

Einsatz von Ragazer Erdbeton als setzungsfreie Hinterfüllung.

Unternehmer
Nicol. Hartmann & Cie. AG

Leistungen

Lieferung von REB® - Ragazer Erdbeton
Kippertransporte

Ausführung
2024

Erneuerung Bahnhofareal Herisau

Bei der Erneuerung des Bahnhofareal Herisau im Kanton Appenzell Ausserrhoden überzeugten einmal mehr die besonderen Eigenschaften vom REB. Die Auffüllungen waren in gewissen Bereichen bis zu 7 Meter hoch, über welche dann u.a. ein Betonkreisel erstellt wird. Folge dessen muss der Untergrund absolut setzungsfrei bleiben, was mit REB gegeben ist.

Unternehmer
ARGE HERI (Cellere / Mettler Prader)

Leistungen

Lieferung von REB® - Ragazer Erdbeton
Kippertransporte

Ausführung
2023

Personenunterführung Ringstrasse Chur

Aufgrund des hohen Verkehrsaufkommens unter der Woche, erfolgten die Einbauarbeiten an einem Wochenende. Da der REB unter anderem setzungsfrei und schnell überbaubar ist, hat sich die Bauherrschaft der Stadt Chur und die Bauunternehmung HEW für unser Produkt entschieden.

Unternehmer
Hew AG, Domat/Ems

Leistungen

Lieferung von REB® - Ragazer Erdbeton
Kippertransporte

Ausführung
2023

RhB Tunnel Bahnhof Arosa

Am Bahnhof Arosa wird im Zuge einer Tunnelsanierung das bahnhofseitige Portal des Tunnels verlängert. Um während dieser Arbeiten die Zufahrt zur Seeblickstrasse gewährleisten zu können, braucht es eine provisorische Überfahrt über die Geleise. Diese führt über ein vorgängig erstelltes Teilstück des neuen Ankunftsportals und benötig dazu beidseitig Zufahrtsrampen. Für die Schüttung dieser Zufahrtsrampen wird mit der Kombination Logbloc und Ragazer Erdbeton REB gearbeitet. Mit den Logbloc können bei der bergseitigen Rampe stabile Flügelmauern erstellt werden. Die eigentliche Rampe kann zwischen diesen Mauern mit Ragazer Erdbeton REB geschüttet werden. Dabei wird durch den Einbau von Geogittern ein stabiler und absolut setzungsfreier Dammkörper erstellt.

Unternehmer
Brunold AG, Arosa

Leistungen

Lieferung von REB® - Ragazer Erdbeton
Lieferung von Logbloc
Materialtransporte
Krantransporte
Kippertransporte

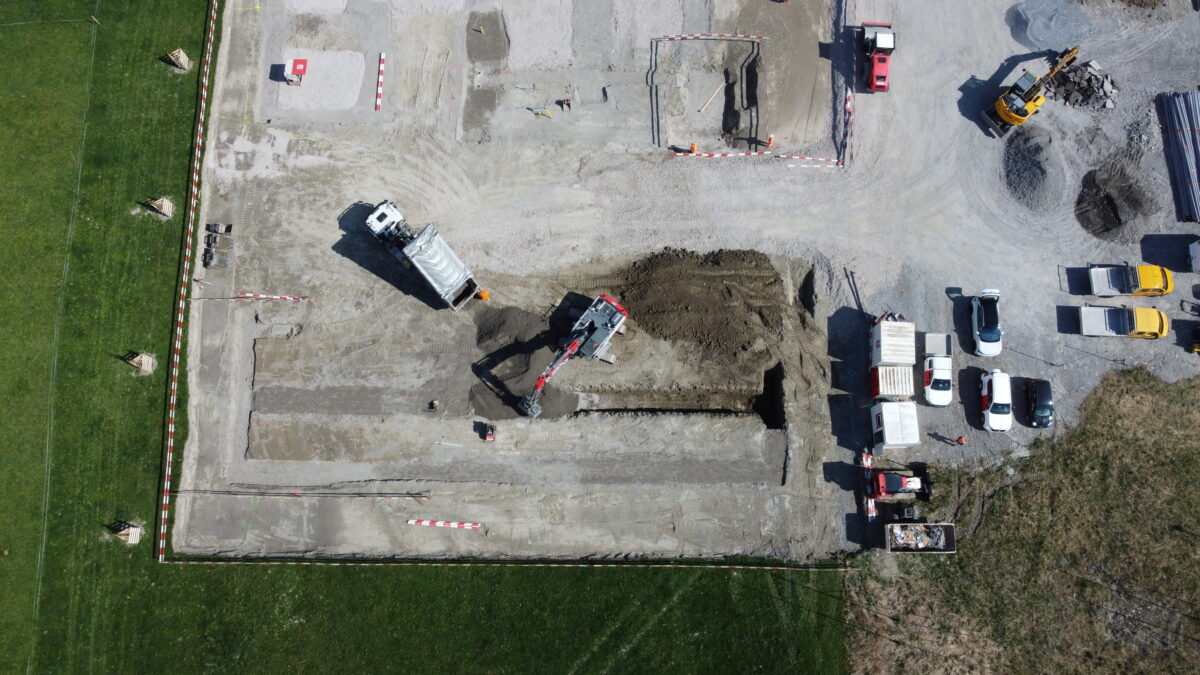

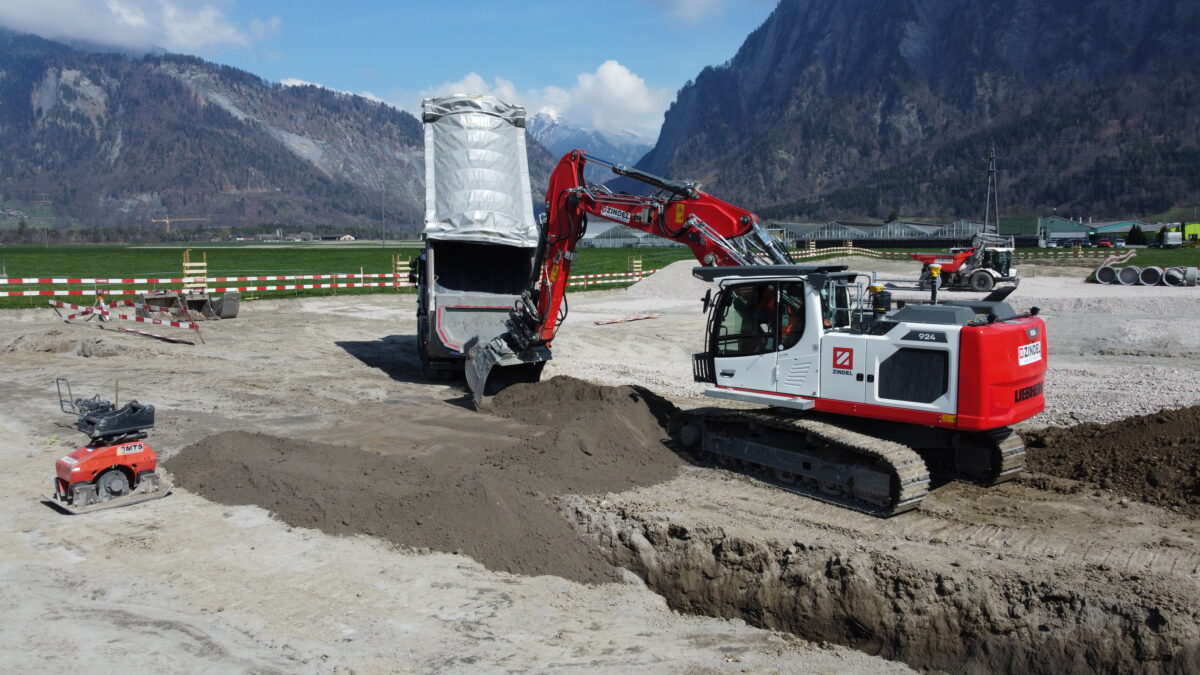

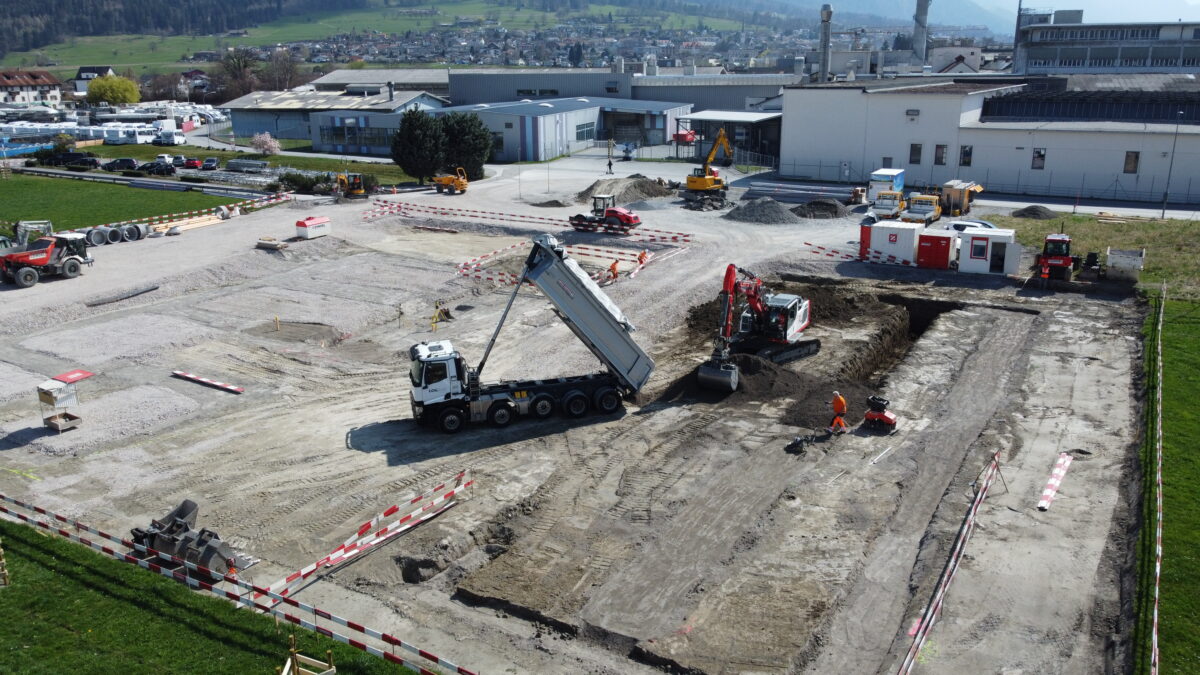

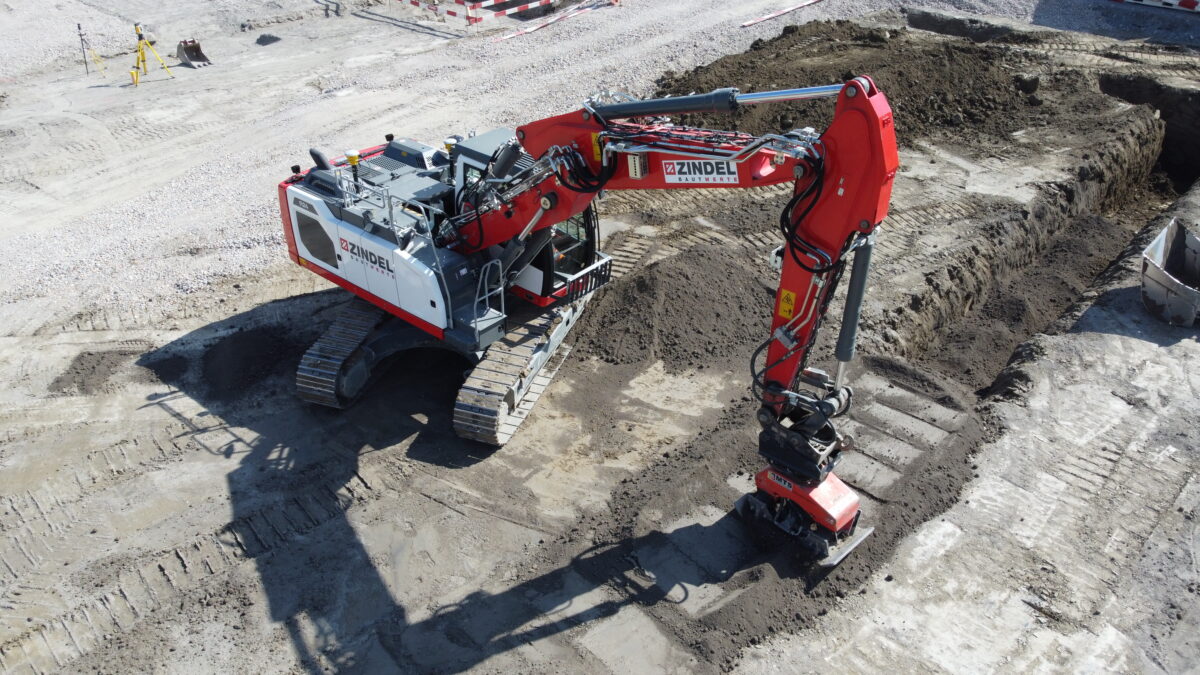

Neubau Produktionshalle Maienfeld

Einsatz von Ragazer Erdbeton zum Stabilisieren der Fundation.

Unternehmer
Zindel + Co. AG, Maienfeld

Leistungen

Lieferung von REB® - Ragazer Erdbeton
Kippertransporte

LKW Parkplatz Logbau AG

Ersatz von nicht tragendem Baugrund mit einer zwei Meter starken REB-Schicht. Diese Schicht wurde mit einer 0.60 m starken KG 0/45-Schicht eingedeckt. Kontrollmessungen ergaben ME-Werte von 60 MN/m².

Unternehmer
Zindel + Co. AG, Maienfeld
